シリコンコーティングファイバー 熱シールド防火スリーブ

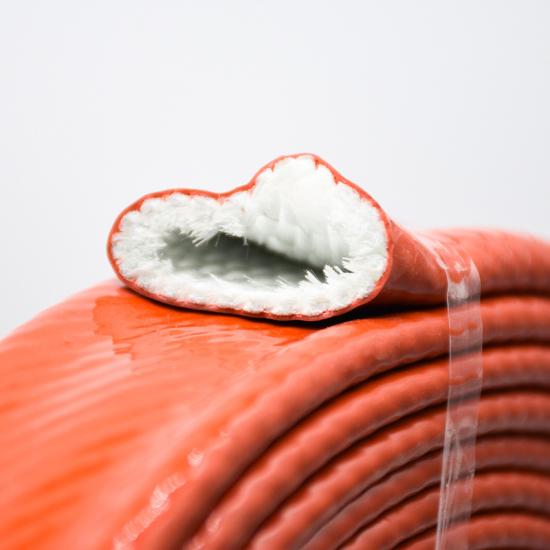

防火スリーブは、嵩高いガラス繊維で作られ、厚い酸化鉄赤色シリカゲルで覆われています。高温と炎によって損傷を受けることなく、溶融鉄の飛散を防ぐことができます。
難燃性、断熱性、保温性、電気抵抗性、柔軟性などの特性を持っています。
これらの特殊な特性により、過酷な環境でのホース、ケーブル、パイプ導管の保護に適しています。
1350℃の高温に連続してさらされる可能性がある
℃
損傷を受けることなく、1600の高温に耐えることができます
℃
1600年の破壊試験
℃
30分ほど持続します。30分後には外側のコーティングが炭化し始め、ガラス繊維は完璧な状態になります。
耐火スリーブは、高熱のパイプラインによる人員の火傷や負傷を効果的に防止するだけでなく、熱エネルギー損失のコストも大幅に節約できます。
特徴と利点
1.高い柔軟性
2.動作温度260℃での連続保護
3.1350℃の溶融金属の飛沫に耐える能力
4.ほとんどのオイル、油圧作動油、燃料、酸、アルカリに対して高い耐性があります
5. 高品質のゴムは炎にさらされると保護SiO2層を形成します。
6.健康と安全 - 熱いホースやストリームラインなどによる火傷から作業員を保護します。
7.配管内の熱を保持することでエネルギー損失を削減します
8.優れた耐火性
9.優れた耐摩耗性
10.MSHA認証
フィ sicalプロパティ
| 袖の素材 | アルカリフリーガラス繊維 |
| コーティングされた材料 | 二酸化鉄 シリコーン |
| 動作温度 |
-50℃～+260℃
|
| 破壊電圧 | 10～12kV |
|
可燃性
|
VW-1
|
| 標準色 | 赤 |

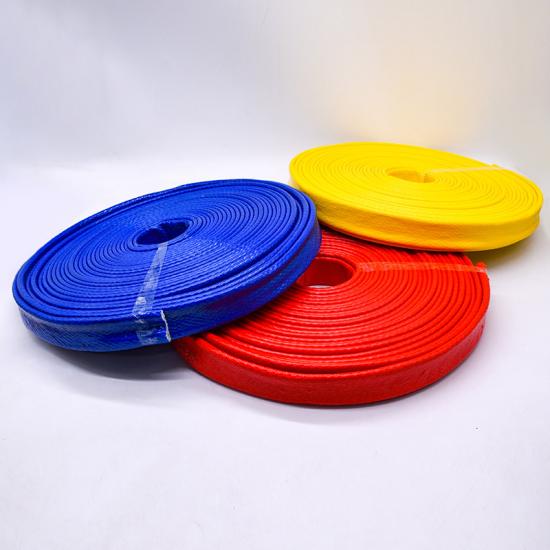

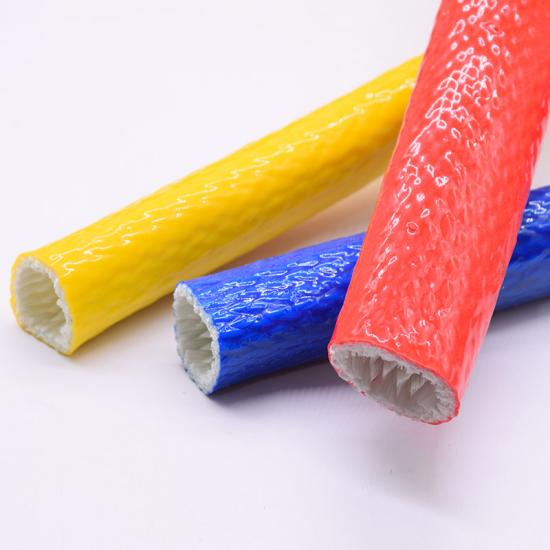

| 色付き | 利用可能 |
| 認証 | UL、ROHS、リーチ |
| 切削工具 | 剪断 |
| 耐油性 | はい |
| 耐水性 | はい |
|
LOI%
|
<0.2% |
|
熱収縮性
|
1% |
|
絶縁能力（kv/mm）
|
16 |
|
熱流束の密度
|
116kW/m2
|
|
熱伝導率（w/m）
|
0.13
|
仕様
| 部品番号 | 内径(mm) | 外径(mm) | 片側壁厚と許容差T☆ | 包装M/R |
| GF-FH-SR-0060 | 6±1 | 9.0±1 | 1.4±0.5 | 200 |
| GF-FH-SR-0080 | 8±1 | 11±1 | 1.5±0.5 | 200 |
| GF-FH-SR-0100 | 10±1 | 13.5±1 | 1.7±0.5 | 100 |
| GF-FH-SR-0120/0130 | 13±1 | 16.5±1 | 1.8±0.5 | 100 |
| GF-FH-SR-0150 | 15±2 | 19±2 | 1.9±0.5 | 100 |
| GF-FH-SR-0200 | 20±2 | 24.5±2 | 2.3±0.5 | 100 |
| GF-FH-SR-0250 | 25±2 | 30±2 | 2.5±0.5 | 60 |
| GF-FH-SR-0300 | 30±2 | 35.5±2 | 2.7±0.5 | 60 |
| GF-FH-SR-0320 | 32±2 | 37.5±2 | 2.8±0.5 | 40 |
| GF-FH-SR-0350 | 35±2 | 41±2 | 2.9±0.5 | 40 |
| GF-FH-SR-0400 | 40±2 | 46.5±2 | 3.2±0.8 | 40 |
| GF-FH-SR-0450 | 45±2 | 51.5±2 | 3.2±0.8 | 20 |
| GF-FH-SR-0500 | 50±3 | 57±3 | 3.4±0.8 | 25 |
| GF-FH-SR-0550 | 55±3 | 62±3 | 3.4±0.8 | 20 |
| GF-FH-SR-0600 | 60±3 | 66±3 | 3.5±0.8 | 20 |
| GF-FH-SR-0650 | 65±3 | 72±3 | 3.6±0.8 | 20 |
| GF-FH-SR-0700 | 70±3 | 78±3 | 3.7±0.8 | 20 |
| GF-FH-SR-0800 | 80±3 | 88±3 | 4.0±0.8 | 20 |
| GF-FH-SR-0900 | 90±3 | 99±3 | 4.2±0.8 | 20 |
| GF-FH-SR-1000 | 100±3 | 106±3 | 4.4±0.8 | 20 |
応用
シリコン製防火スリーブ 航空・海洋分野において、燃料ライン、油圧ライン、オイルラインを熱から保護し、火災発生時に配線やホースの寿命を延ばすために使用され、重要なシステムがより長く機能できるようにします。
