錫メッキ銅難燃性スプリットメタルEMIケーブルシールドスリーブ

優れた導電性とケーブル保護機能を備えた、耐久性に優れた錫メッキ銅製EMIシールドラップ。自動車、航空宇宙、産業用ケーブルEMIソリューションに最適です。
  • 商品番号。:

    MBS-TC-S
  • 材料:

    Polyester(PET)+Tinned Copper Wire
  • 作業温度:

    -40°C to 150°C
  • 可燃性:

    EN45545-2 R22/23 HL3
  • 標準色:

    Silver
  • 認証:

    RoHS,REACH
  • 製品詳細

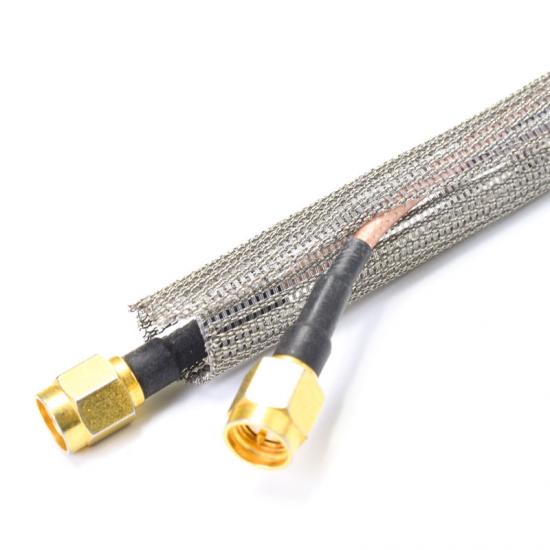

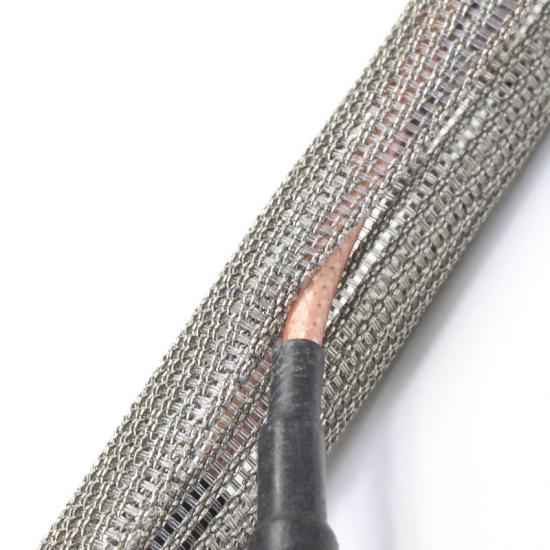

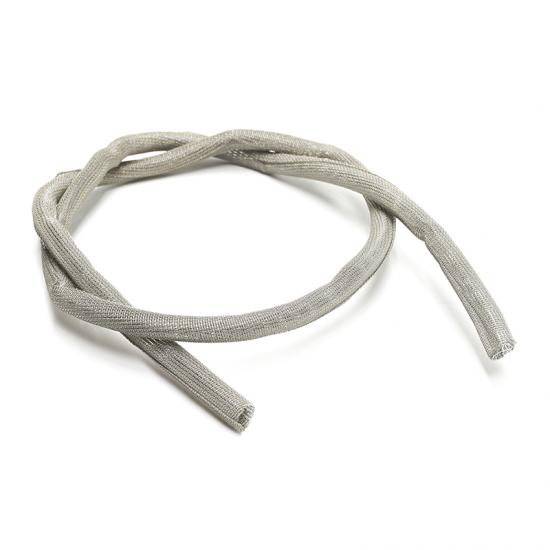

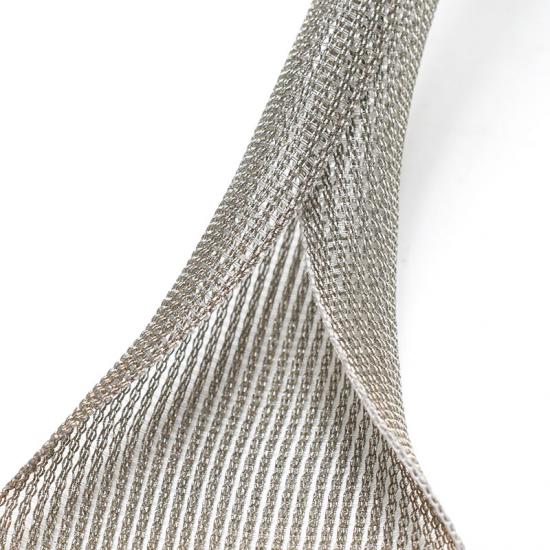

錫メッキ銅スプリットメタルEMIケーブルシールドスリーブ


当社の錫メッキ銅スプリット 金属製EMIケーブルシールドスリーブ 高密度錫メッキ銅とPPSを編み込んだセルフラッピング構造により、優れたEMIおよびRFIシールドを実現します。コネクタを外すことなく電線束に巻き付けるだけで、迅速な設置が可能です。自動車、鉄道、通信、産業用制御、防衛、高性能電子機器などの用途に最適です。


分割開放構造を採用したこのEMIシールドラップは、既存の配線を切断することなく簡単に設置できます。優れた導電性と高密度織りにより、優れた電磁干渉シールド効果を発揮します。通気性に優れた設計により放熱性が向上し、ケーブルハーネスの寿命を延ばします。

複数のサイズが用意されており、幅広い業界の独自の配線要件を満たすカスタム直径オプションも提供しています。




銅箔編組スリーブの何が特別なのでしょうか?



  • 効果的なEMIシールド: 高品質の錫メッキ銅で作られており、優れた干渉保護を提供します。
  • 難燃性: 高熱環境における安全性と耐久性を向上します。
  • 分割デザイン: ケーブルを外さずに簡単に設置できます。
  • 耐熱性: -40°C ~ 150°C の環境で動作します。
  • 柔軟性と耐久性: 柔らかく、伸縮性があり、耐摩耗性に優れています。
  • カスタマイズ可能なサイズ: さまざまな用途に合わせて、さまざまな直径と長さの製品をご用意しています。





物理的特性


材料

錫メッキ銅+PPS

動作温度 -40℃~125℃
標準色 内側は黒、外側は銀
認証 ROHS、REACH
シールド効率

GB/T 30142-2013

耐老化性

変形なし、金属線の破損なし、バリなし
100℃で20時間

ケーブルマッチ

110℃/150KPaの飽和高温多湿蒸気
48時間




仕様


パートN o ID (ミリメートル) 外径(mm スプレッド幅( メートル メートル 梱包長さ メートル/スプール)
MBS-TC-008-SV-S 8±2 10±2 40±5 100
MBS-TC-010-SV-S 10±2 12±2 50±5 100
MBS-TC-013-SV-S 13±2 15±2 63±5 100
MBS-TC-016-SV-S 16±2 18±2 77±5 50
MBS-TC-019-SV-S 19±2 21±2 93±5 25
MBS-TC-025-SV-S 25±2 27±2 122±5 25
MBS-TC-032-SV-S 32±2 34±2 143±5 25
MBS-TC-038-SV-S 38±2 40±2 185±5 25





応用
  • 自動車用ワイヤーハーネスのEMI保護
  • 産業用制御システムにおけるシールド
  • 航空宇宙および海洋ケーブル保護
  • データセンターとオフィスの配線構成
  • 家電製品および高級オーディオシステム
