EMI自己閉鎖シールドラップ - 錫メッキ銅およびPPS

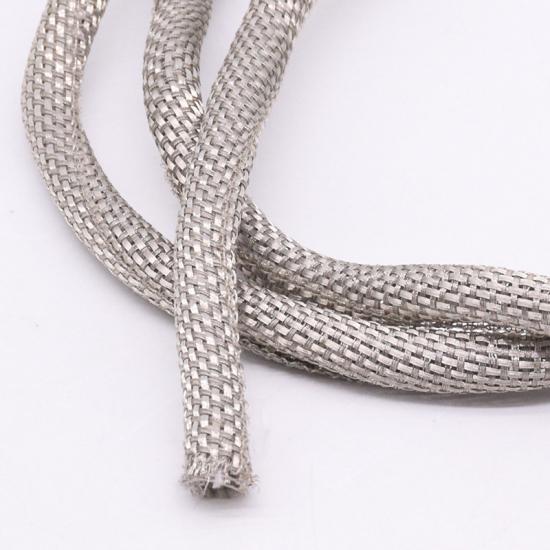

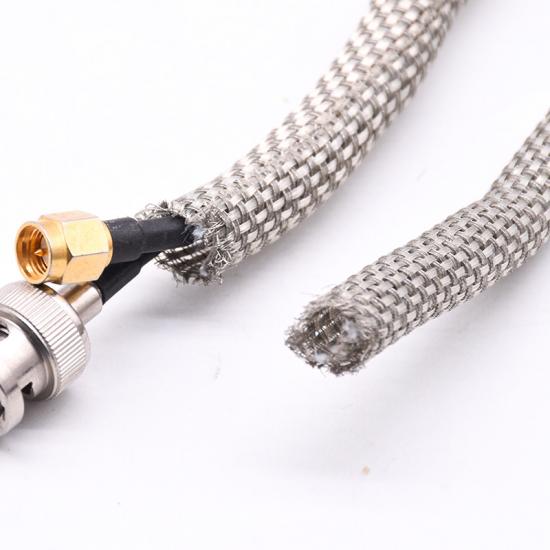

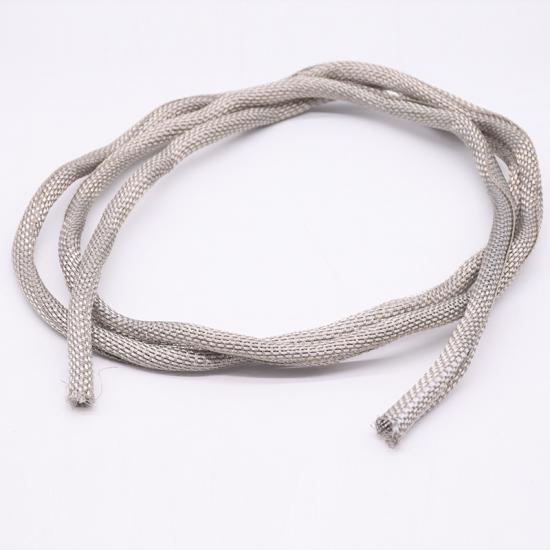

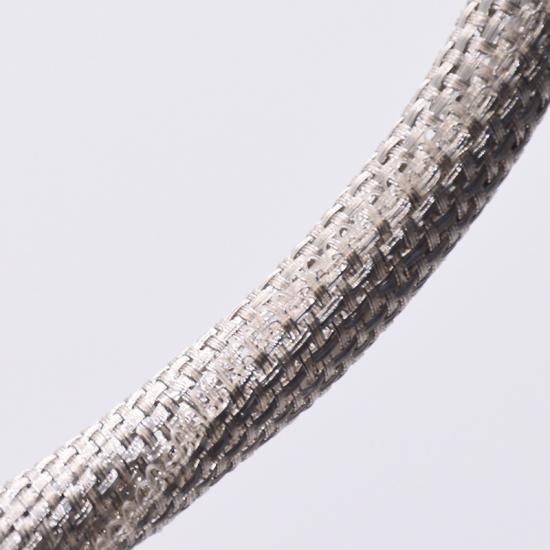

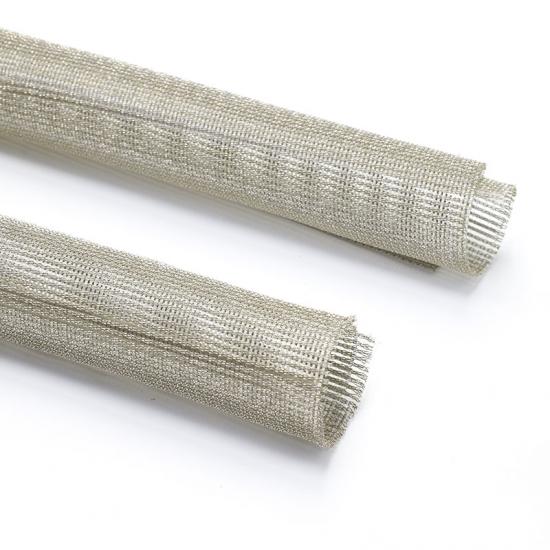

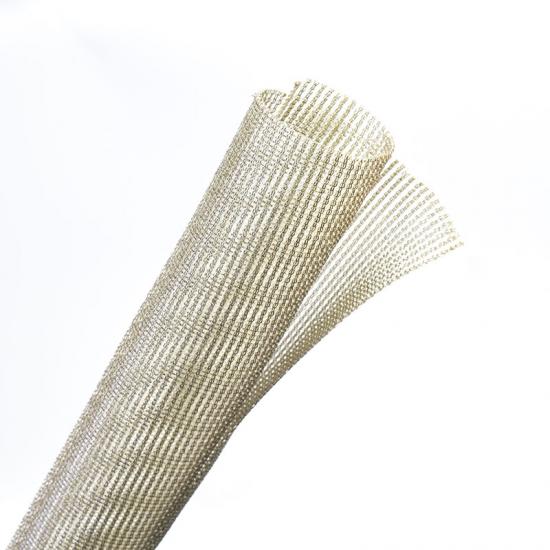

EMI自己閉鎖シールドラップ 高密度で作られた 錫メッキ銅線 織り込まれた PPS（ポリフェニレンサルファイド） この自動ラッピングスリーブは 優れた電磁干渉（EMI） そして 無線周波数干渉（RFI） シールド。重なり合うラップ設計により、複雑な配線束の周囲にしっかりとフィットし、安定したカバー率（35%以上）を確保し、信号の劣化や干渉を最小限に抑えます。
それは 理想的な解決策 特にケーブルの取り外しが困難またはコストがかかる環境で、ツールを使わずに迅速に設置したいエンジニアや OEM 向けです。
動作温度範囲は -40℃～+150℃ 、および抵抗 熱、老化、湿度、化学物質 厳しい工業環境と熱帯気候の両方で安定した性能を発揮し、顧客にとって重要な耐久性の懸念に対処します。 東南アジア そして ヨーロッパ 。
特徴
高いシールド性能
GB/T30142-2013 に準拠しており、全周波数範囲で安定した EMI/RFI 保護を保証します。
迅速で非侵襲的な設置

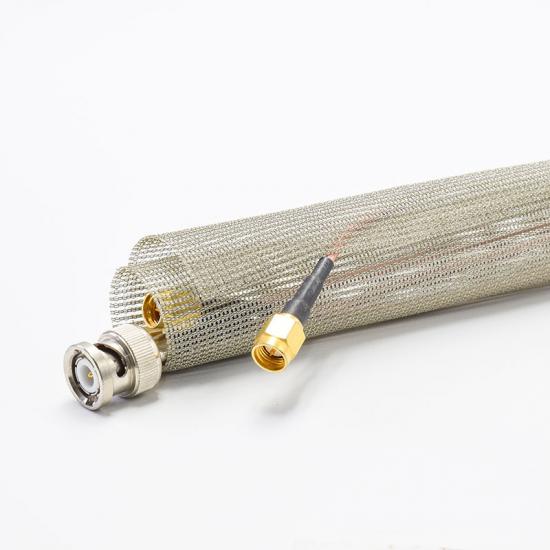

セルフラッピング設計により、ケーブルやコネクタを外さずに簡単に取り付けることができます。
難燃性
EN45545-2 R22/23 HL3 火災安全基準を満たしており、鉄道や輸送システムに最適です。
広い動作温度範囲
-40°C ～ +150°C に耐え、極寒、高温、多湿の条件に適しています。
優れた耐老化性と耐薬品性
100℃で20時間経過後も変形、バリ、断線は発生しません。
飽和湿潤蒸気中 110°C / 150 KPa に 48 時間耐えます。
RoHSおよびREACH準拠
国際環境安全基準に完全準拠しています。
標準色
OEM の視認性とブランド化を実現するエレガントでプロフェッショナルなシルバー仕上げ。
物理的特性 s
物理的特性 詳細 材料 錫メッキ銅 + PPS 動作温度 -40℃～+150℃ 重複 ≥35% 可燃性 EN45545 - 2 R22/23 HL3 シールド効率 GB/T 30142 - 2013 耐老化性 変形なし、金属線の破損なし、100℃で20時間燃焼なし 浸漬テスト EN 60589 - 30に準拠した外観上の変化なし ケーブルマッチ 110°C/150KPaの飽和高温多湿蒸気に48時間さらされる 標準色 銀 RoHS準拠 はい リーチ準拠 はい
仕様
部品番号
内径（mm）
外径（mm）
スプレッド幅
ふーむ）
梱包長さ
(m/スプール)
MBS-TC-008-SV-S
8±2
10±2
40±5
100
MBS-TC-010-SV-S
10±2
12±2
50±5
100
MBS-TC-013-SV-S
13±2
15±2
63±5
100
MBS-TC-016-SV-S
16±2
18±2
77±5
50
MBS-TC-019-SV-S
19±2
21±2
93±5
25
MBS-TC-025-SV-S
25±2
27±2
122±5
25
MBS-TC-032-SV-S
32±2
34±2
143±5
25
MBS-TC-038-SV-S
38±2
40±2
185±5
25
なぜ地域の課題を解決するのか
地域
キーコン
セルン
どうやって
Eフレックス
®
ヘル
追伸
ユーロ
ペ
厳格な防火基準とRoHS指令準拠
信頼
EN45545-2および環境規制の認証を取得
南東A
シア
湿度が高く、気温が高い
ureスイング、迅速な設置
ウィド
熱範囲 & 〜へ
OLフリーラップ構造
グローバルOEM
信号の完全性、迅速な改修のニーズ
EMIシールド + コネクタ不要の設置
応用
錫メッキ銅シールドスリーブは、幅広い業界で信頼されています。
あ ウト 動機ワイヤーハーネス
EMI 安全設計により、EV およびハイブリッド車のオンボード電子機器の信頼性が向上します。
鉄道システム
火災安全性に関する EN45545-2 に準拠しており、大量輸送配線に最適です。
通信
高周波データ伝送ラインの信号の整合性を保護します。
工業A 自動化と制御
センサーおよび制御ケーブル システムにおける信号の途絶を防止します。
防衛と高性能 エレクトロニクス
ミッションクリティカルな高振動条件下でも堅牢なシールドを実現します。
