高性能PPSセルフラッピングワイヤースリーブ

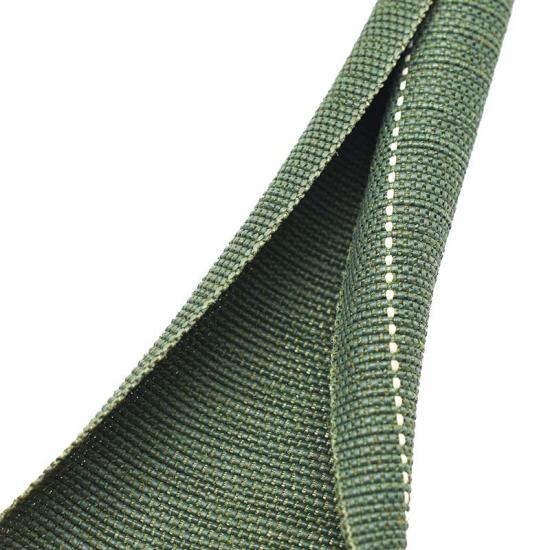

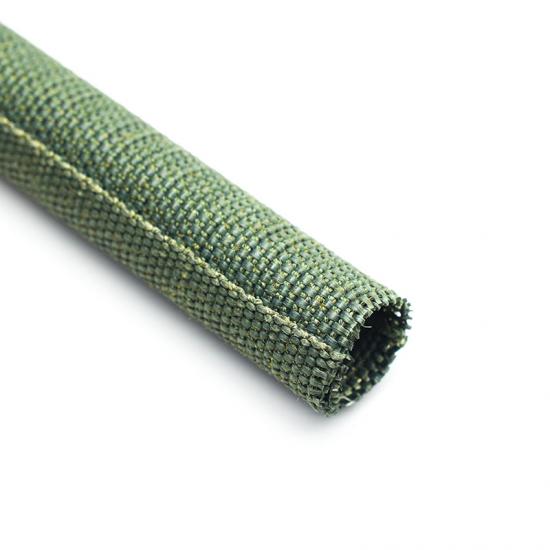

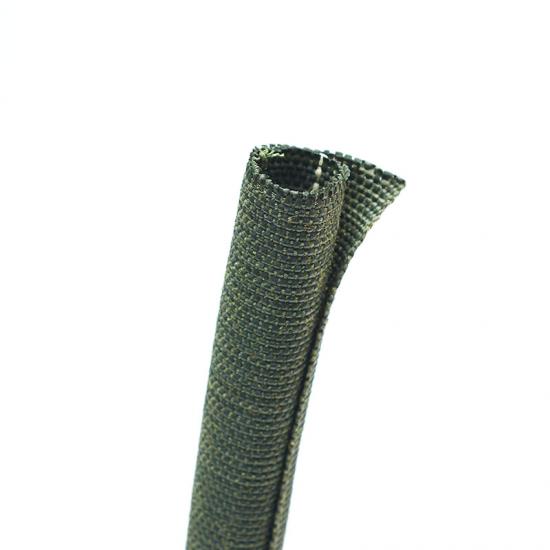

E-フレックス® 高性能PPSセルフラッピング 最も過酷な技術環境向けに設計された、高性能なセルフラッピング型編組スリーブです。PPS（ポリフェニレンサルファイド）モノフィラメントとアラミドマルチフィラメントを特殊にハイブリッド織りすることで、ワイヤーハーネスやホースに耐久性と弾力性に優れた保護バリアを提供します。
90 度の横方向の分割と堅牢な「メモリ」オーバーラップを備えた設計により、既存のアセンブリに簡単に取り付けることができ、切断や二次ファスナーの必要性を排除します。
認証およびコンプライアンス
物理的特性
物理的特性
詳細
材料
ケブラー+PPS
nt
動作温度
-60℃～+200℃
可燃性
軍事製品の検査要件
菌類
GJB150.10A-2009に準拠する
煙の濃度
BS EN3475-601、HB6577:1992に準拠
毒性
BS EN3475-602およびHB7066:1994に準拠
認証
RoHS、ハロゲンフリー
標準色
アーミーグリーン
切削工具
ホットナイフ/ハサミ
仕様
部品番号
内径（mm）
推奨O
直径（mm）
厚さ（
mm)
お
折り返し（°）
充填長さ（m/s
プール）
STW-PPS-005
5
1～5
0.78±0.1
65～130
150
STW-PPS-008
8
5～8
0.78±0.1
65～130
100
STW-PPS-013
13
8～13
0.78±0.1
65～130
50
STW-PPS-016
16
13～16歳
0.78±0.1
70～110
25
STW-PPS-019
19
16～19歳
0.78±0.1
70～110
25
STW-PPS-025
25
19～25歳
0.78±0.1
70～110
25
STW-PPS-032
32
25～32
0.78±0.1
70～110
25
STW-PPS-040
40
32～40
0.78±0.1
70～110
25
何が特別なのか
S
分割編組ワイヤースリーブ
?
- 極めて高い耐熱性： 高温での経年劣化試験においても、フィラメントの劣化なく完全性を維持します。
- 優れた機械的保護性能： 1000回の曲げ試験および高周波振動試験において、亀裂や変形なく合格する。
- 低毒性・低発煙性： 鉄道および航空業界向けに特別に開発された製品で、乗客の安全を確保します（HB6577およびHB7066規格に適合）。
- 重複セキュリティ： 曲線状の配線でも360°のカバー範囲を確保できるよう、65°～130°の重なり角度で設計されています。
代表的な用途
- 鉄道および鉄道車両： 下部構造の配線およびエンジンルームのハーネスの保護。
- 航空宇宙: 航空電子機器および機体システムにおける軽量ケーブル管理。
- 自動車／電気自動車： 充電ケーブルおよび高電圧バッテリーハーネスの保護。
- 電気インフラ： 重要インフラを紫外線や化学物質への曝露から保護する。
