高温電線保護用アラミドPEEKスリーブ

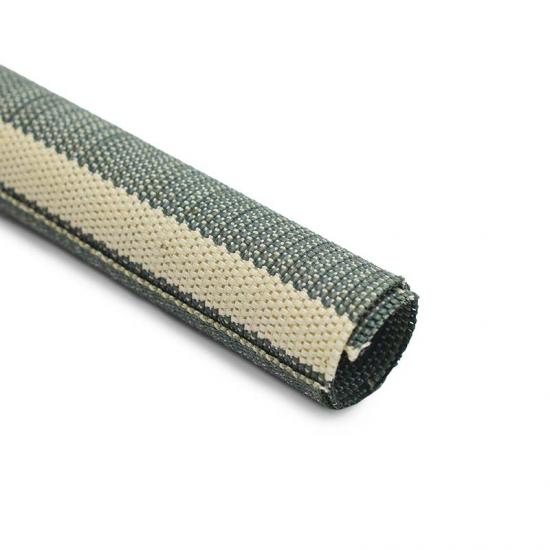

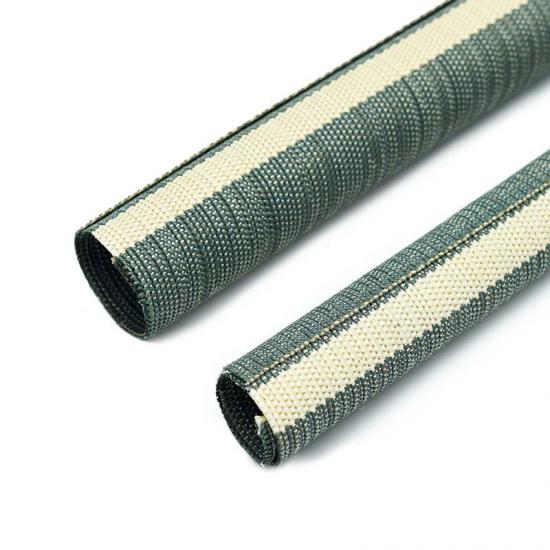

E-FLEX® PEEK セルフラッピングスリーブ 航空宇宙グレードの自己巻き付け型ハイブリッドスリーブです。高性能アラミド繊維の高い引張強度とPEEKの耐熱性を組み合わせることで、 ミッションクリティカルな配線に妥協のない保護バリアを提供します。
認証とコンプライアンス
何が特別なのか アラミドPEEK スリーブ ?
- 軍用グレードの極限の熱安定性 ： 幅広い動作範囲で設計 -60℃～+260℃ PEEKと 高性能アラミド繊維 極端な熱ストレス下でも溶解したり脆くなったりすることなく、構造の完全性を維持します。
- デュアルマテリアルの相乗効果: 高性能アラミド繊維 優れた引張強度（重量比で鋼鉄の 5 倍）を備え、切断や摩耗に対する優れた保護を提供します。 PEEKは最高レベルの耐薬品性を備えており、 高性能アラミド繊維 鋼鉄のような引張強度を実現。この複合構造は、優れた 耐切断性と耐摩耗性 高摩擦環境向けに特別に設計されています。
- 厳格な低煙、無毒性、安全性コンプライアンス： 完全準拠 GJB150.10A 軍の抗真菌基準と BS EN3475 / HB7066 低煙・低毒性。火災発生時においても煙密度を最小限に抑え、有毒物質の排出をゼロに抑えるため、航空宇宙や鉄道輸送などの閉鎖空間に最適です。

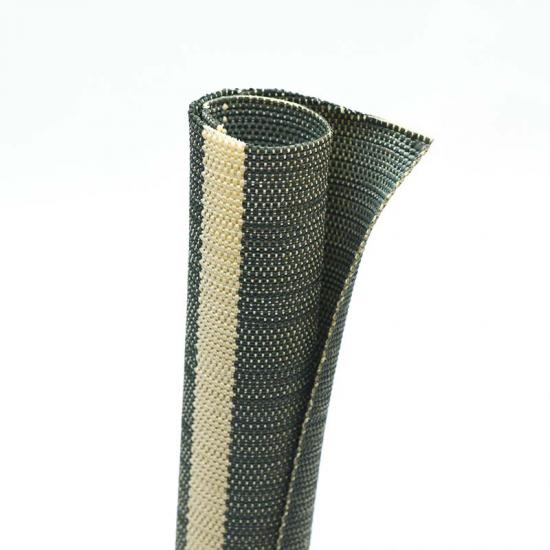

- 最大限の効率を実現する高いオーバーラップを備えたセルフラッピング設計： 独自のセルフラッピング機能により、高いオーバーラップを実現 65°～130° コネクタを外すことなく、迅速に設置できます。これにより、 360°シームレス保護 ワイヤーハーネスがきつく曲げられた場合でも。
物理的特性
物理的特性
s
詳細
材料
ケブラー+PEEK
動作温度
-60℃～+260℃
可燃性
軍事製品の検査要件
菌類
GJB150.10A-2009に準拠
煙の密度
BS EN3475-601、HB6577:1992に準拠
毒性
BS EN3475-602およびHB7066:1994に準拠
認証
ROHS、ハロゲンフリー
標準色
アーミーグリーンと白
切削工具
熱いナイフ/ハサミ
仕様
部品番号
内径（mm）
推薦する
外径（mm）
厚さ（
ミリメートル）
以上
ラップ（°）
梱包長さ
(m/スプール)
STW-PEEK-005
5
1～5
0.78±0.1
65～130
150
STW-PEEK-008
8
5～8歳
0.78±0.1
65～130
100
STW-PEEK-013
13
8～13歳
0.78±0.1
65～130
50
STW-PEEK-019
19
16～19歳
0.78±0.1
70～110
25
STW-PEEK-025
25
19～25歳
0.78±0.1
70～110
25
STW-PEEK-032
32
25～32歳
0.78±0.1
70～110
25
STW-PEEK-040
40
32～40
0.78±0.1
70～110
25
代表的な用途
- 航空宇宙: エンジンパイロンとナセルの配線、ブラックボックスのデータライン。
- 防衛： 装甲車両の砲塔配線、UAV 飛行制御ハーネス。
- 鉄道： 高電圧の車体下部相互接続。
- エネルギー： 石油/ガスの坑内センサーおよび高温電力ケーブル配線。
STW-PEEK エンジニア向け FAQ:
質問： STW-PEEK と Roundit 2000 NX HT を比較するとどうなりますか?
答え: STW-PEEKは、同一の温度定格で技術的に同等の製品を提供します（ -60℃～260℃ ) および GJB150.10A に準拠した優れたカビ耐性を備えています。
質問： STW-PEEK は、エンジンナセルのような流体が多い環境に適していますか?
答え: はい、PEEK-Aram id ブレンドは、Skydrol、ジェット燃料、一般的な洗浄溶剤に対して化学的に不活性です。
