アラミド＆PPS自己巻き付けテキスタイルスリーブ

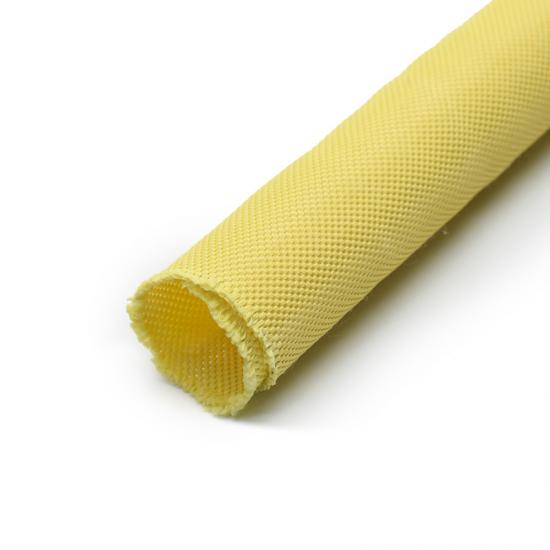

高度なPPSモノフィラメントとアラミドマルチフィラメントヤーンから設計された、E-FLEX®自己巻き付けテキスタイルスリーブは、過酷な環境下で最大限の耐久性を発揮するよう設計されています。その独自のスプリット構造とオープン編組構造により、事前組立済みハーネスや端部が閉じた配線構成への迅速かつ容易な取り付け・取り外しが可能となり、製造およびメンテナンス効率を大幅に向上させます。
柔軟性、優れた難燃性、卓越した吸音性を融合することで、このスリーブは航空宇宙、鉄道輸送、産業オートメーションなどの専門分野において、継続的な摩擦、過酷な化学物質、高い熱負荷に対する信頼性の高い長期的な保護を提供します。
アラミド＆PPS自己巻き付けテキスタイルスリーブの特徴 アラミド＆PPS自己巻き付けテキスタイルスリーブ
- 優れた耐熱性・耐薬品性：アラミドの高温耐性限界と難燃性に、PPSの耐加水分解性、耐薬品性、耐摩耗性を融合しています。

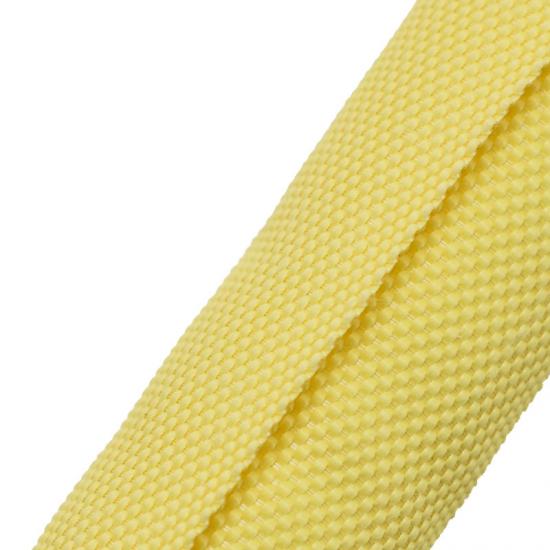

- 自己巻き付けオープン設計：スプリット構造により、既存のワイヤーハーネス、コネクタ、閉端部への工具不要の迅速な取り付け・取り外しが可能です。
- 騒音・振動吸収：柔らかなテキスタイル構造が機械音を効果的に吸収し、複雑な配線環境でのがたつきを低減します。

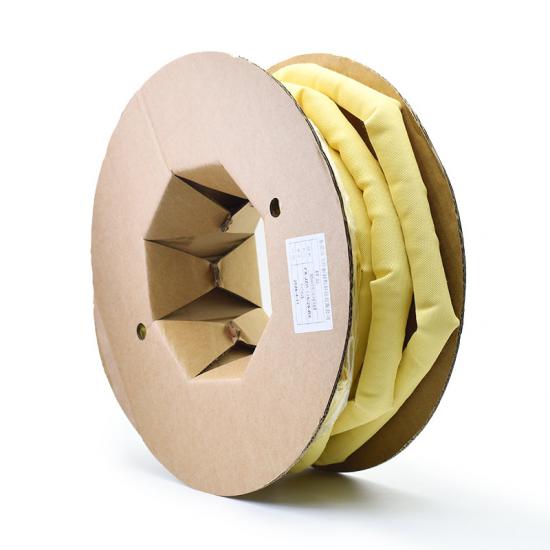

- 信頼性の高い梱包仕様：正確な長さ（1スプールあたり25m～200m）で巻かれており、小規模組立から大量生産ラインまで対応します。
物理特性
| 物理特性 | 詳細 |
|
材質 |
アラミド繊維 + PPS |
| 使用温度 | -60℃～+200℃ |
| 融点 | 280+(-10)°C |
| 難燃性 | UL94 V0 |
| 重なり率 | ≧35% |
| 耐摩耗性 | ISO672を参照 |
| 認証 | RoHS、REACH、ハロゲンフリー |
| 耐液性 | GMW14327を参照、脆化および劣化の兆候なし |
| 標準色 | 黄色 |
| 切断工具 | ヒートナイフ |
仕様
部品番号o
束径範囲（mm）
梱包長さ（m/スプール）
最小
最大
STW-AF+PPS-005-YL
Φ5
29±3
4
6
200
STW-AF+PPS-008-YL
Φ8
46±5
6
10
100
STW-AF+PPS-010-YL
Φ10
55±5
8
11
100
STW-AF+PPS-013-YL
Φ13
65±5
12
15
100
STW-AF+PPS-016-YL
Φ16
80±5
15
18
100
STW-AF+PPS-019-YL
Φ19
97±5
18
20
50
STW-AF+PPS-025-YL
Φ25
125±5
23
26
25
STW-AF+PPS-038-YL
Φ38
183±5
37
40
25
強化用途
- 航空宇宙：極限条件にさらされる高信頼性の内部電気配線および重要なハーネス束線。
- 鉄道輸送：厳格な難燃性と引裂耐性が求められる床下およびエンジンルーム内の配線システム。
- 新エネルギー＆電気自動車：バッテリー管理システムおよび高電圧電力分配ケーブルの保護。
- 産業オートメーション：高耐久ロボットケーブル、制御盤ハーネス、および動作する機械部品。
