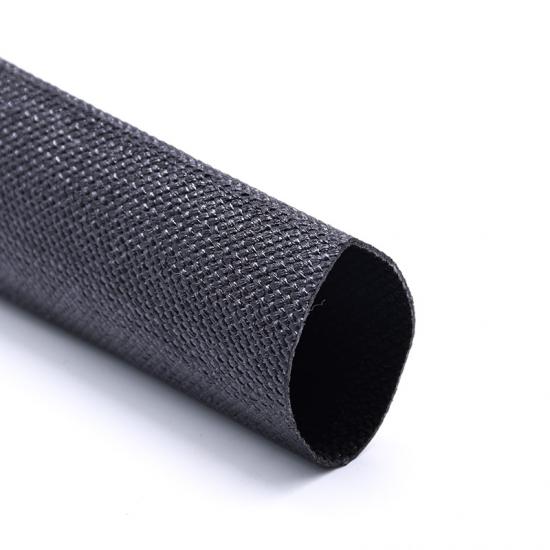

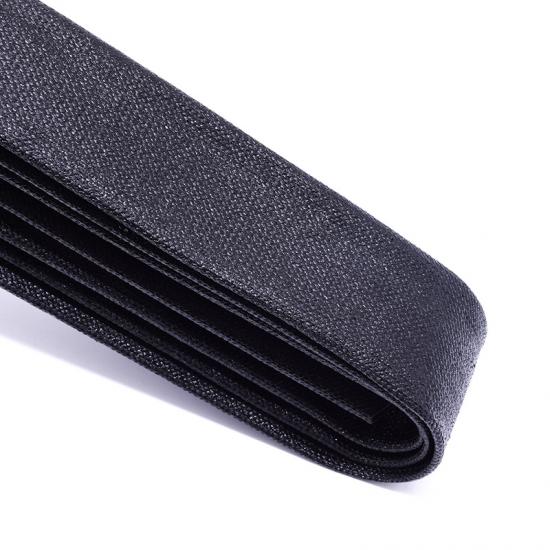

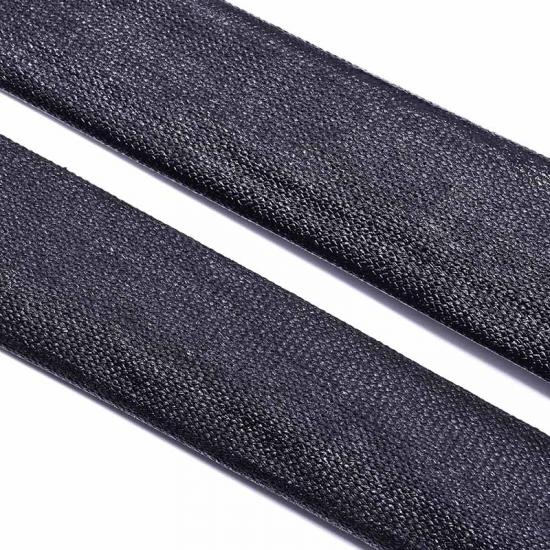

アクリルコーティングされたグラスファイバー絶縁スリーブ
アクリル被覆ガラス繊維スリーブは、誘電性アクリル樹脂で被覆された熱処理済みのしっかりと編組されたガラス繊維スリーブである。この耐久性のあるスリーブは機械的ストレスに耐え、あらゆる屈曲部でも絶縁耐力を保持します。
柔軟性、カットスルー、機械的耐摩耗性に優れており、電気的にはクラス 155°C と評価されています。 アクリルスリーブは、モーター、変圧器、照明産業の主力製品です。
認定
特徴と利点
1.155°C の温度定格
2.溶剤およびエンジン液に対する耐性
3.軽量かつ柔軟
4.ハサミで簡単にカット
5.高い耐摩耗性
6.アスベストを含まない
7.金属を腐食しない
8.湿気、カビ、化学的攻撃に対する優れた耐性
9.A級、C級耐電圧
物性
| スリーブ素材 | グラスファイバー繊維 |
| コーティングされた材料 | アクリル樹脂 |
| 使用温度 |
-50°～155° |
| 温度耐久性 | 190→+(-)2→ |
| 老化試験 | 6 時間パチパチ音なし |
| コールドベンド | パチパチなし |
|
グレード |
グレードA、グレードB、グレードC |
|
可燃性 |
VW-1 |
| 標準色 | ホワイト、ブラック |
| カラー | 利用可能 |
| 認証 | UL、ROHS、リーチ |
| 切削工具 | ハサミ |
仕様
品番
サイズ
ID
(mm)
ID
許容範囲
(mm)
肉厚(T)
(mm)
梱包
長さ
(m/スプール)
1.5KV
2.5KV
4KV
7KV
MJ-FGS-0.5
0.5
+0.20/-0.0
0.28±0.05
0.30±0.05
0.40±0.05
0.45±0.08
200
MJ-FGS-0.8
0.8
+0.20/-0.0
0.28±0.05
0.30±0.05
0.40±0.05
0.45±0.08
200
MJ-FGS-1.0
1.0
+0.20/-0.0
0.28±0.05
0.30±0.05
0.40±0.05
0.45±0.08
200
MJ-FGS-1.5
1.5
+0.20/-0.0
0.28±0.05
0.30±0.05
0.40±0.05
0.50±0.08
200
MJ-FGS-2.0
2.0
+0.20/-0.0
0.28±0.05
0.30±0.05
0.40±0.05
0.50±0.08
200
MJ-FGS-2.5
2.5
+0.25/-0.0
0.30±0.05
0.35±0.05
0.45±0.05
0.55±0.08
200
MJ-FGS-3.0
3.0
+0.25/-0.0
0.30±0.05
0.35±0.05
0.45±0.05
0.55±0.08
100
MJ-FGS-3.5
3.5
+0.35/-0.0
0.30±0.05
0.35±0.05
0.45±0.05
0.55±0.08
100
MJ-FGS-4.0
4.0
+0.35/-0.0
0.30±0.05
0.35±0.05
0.45±0.05
0.55±0.08
100
MJ-FGS-4.5
4.5
+0.35/-0.0
0.30±0.05
0.35±0.05
0.45±0.05
0.55±0.08
100
MJ-FGS-5.0
5.0
+0.35/-0.0
0.30±0.05
0.35±0.05
0.45±0.05
0.55±0.08
100
MJ-FGS-5.5
5.5
+0.35/-0.0
0.30±0.05
0.35±0.05
0.45±0.05
0.55±0.08
100
MJ-FGS-6.0
6.0
+0.50/-0.0
0.35±0.05
0.40±0.05
0.55±0.05
0.60±0.08
100
MJ-FGS-6.5
6.5
+0.50/-0.0
0.35±0.05
0.40±0.05
0.55±0.05
0.60±0.08
100
MJ-FGS-7.0
7.0
+0.50/-0.0
0.35±0.05
0.40±0.05
0.55±0.05
0.60±0.08
100
MJ-FGS-7.5
7.5
+0.50/-0.0
0.35±0.05
0.40±0.05
0.55±0.05
0.60±0.08
100
MJ-FGS-8.0
8.0
+0.50/-0.0
0.35±0.05
0.40±0.05
0.55±0.05
0.60±0.08
50
MJ-FGS-8.5
8.5
+0.50/-0.0
0.35±0.05
0.40±0.05
0.55±0.05
0.60±0.08
50
MJ-FGS-9.0
9.0
+0.50/-0.0
0.35±0.05
0.40±0.05
0.55±0.05
0.60±0.08
50
MJ-FGS-10.0
10.0
+0.70/-0.0
0.45±0.05
0.50±0.05
0.60±0.05
0.65±0.08
50
MJ-FGS-11.0
11.0
+0.70/-0.0
0.45±0.05
0.50±0.05
0.60±0.05
0.65±0.08
50
MJ-FGS-12.0
12.0
+0.70/-0.0
0.45±0.05
0.50±0.05
0.60±0.05
0.65±0.08
50
MJ-FGS-13.0
13.0
+0.80/-0.0
0.45±0.05
0.50±0.05
0.60±0.05
0.65±0.08
50
MJ-FGS-14.0
14.0
+0.80/-0.0
0.45±0.05
0.50±0.05
0.60±0.05
0.65±0.08
50
MJ-FGS-15.0
15.0
+0.80/-0.0
0.45±0.05
0.50±0.05
0.60±0.05
0.65±0.08
50
MJ-FGS-16.0
16.0
+0.80/-0.0
0.45±0.05
0.50±0.05
0.60±0.05
0.65±0.08
50
MJ-FGS-17.0
17.0
+0.80/-0.0
0.53±0.08
0.55±0.08
0.65±0.10
0.70±0.10
50
MJ-FGS-18.0
18.0
+0.80/-0.0
0.53±0.08
0.55±0.08
0.65±0.10
0.70±0.10
50
MJ-FGS-19.0
19.0
+0.80/-0.0
0.53±0.08
0.55±0.08
0.65±0.10
0.70±0.10
50
MJ-FGS-20.0
20.0
+0.80/-0.0
0.53±0.08
0.55±0.08
0.65±0.10
0.70±0.10
50
MJ-FGS-22.0
22.0
+1.00/-0.0
0.60±0.08
0.65±0.10
0.75±0.10
0.80±0.10
25
MJ-FGS-25.0
25.0
+1.00/-0.0
0.53±0.05
0.65±0.10
0.75±0.10
0.80±0.10
25
アプリケーション
リレー、無線回路、変圧器、モーターのリード線/クロスオーバー保護などの用途に使用される非環状ガラス繊維スリーブ。酸や溶剤に対する耐性が高く、厳しい組み立て作業にも耐えます。
