Braided wire loom

自動車用スプリット編組メッシュワイヤールーム

MJ 分割編組ワイヤー織機 さまざまなケーブル、配線ハーネス、ホース、チューブなどに機械的保護と耐摩耗性を提供します。

  • モデル番号:

    STW-PES
  • 材料:

    PET Monofilament
  • 作業温度:

    -50℃ to 150℃
  • 融点:

    240+(-)10℃
  • 可燃性:

    VW-1,DIN5510,EN45545
  • 標準色:

    Black
  • 認証:

    Rohs,Reach,UL,Halogen Free
  • 切削工具:

    Hot Knife
  • 製品の詳細

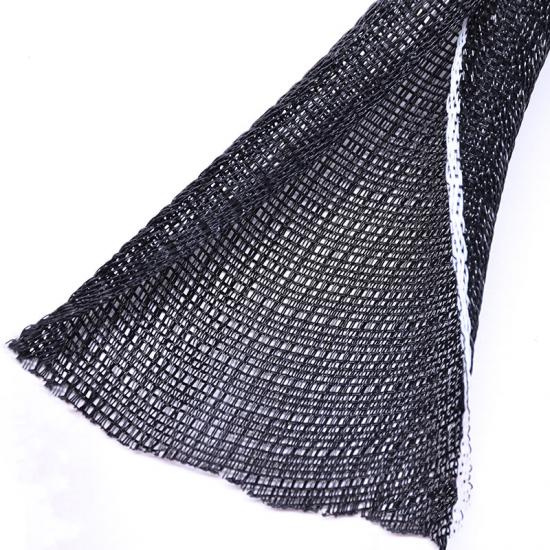

自動車用スプリット編組メッシュワイヤールーム


分割編組メッシュワイヤー織機 ポリエステルフィラメント製。 特殊な編組構造により、スリーブの取り付けや取り外しが簡単に行えます。 横方向の分割によりチューブが開き、さまざまな束ね要件に対応できます。 二次的な密封技術を必要とせずに ケーブルタイ、フックとループ、クリップなど。


自動車用ワイヤールーム 非常に柔軟で、耐摩耗性、難燃性、耐紫外線性に優れ、ほとんどの油、一般的な燃料、溶剤に耐性があります。広い動作温度範囲で高い性能を維持します。


よく使われる 電子機器、自動車、船舶、産業用ワイヤーハーネス、家庭/オフィス

コスト効率と耐久性が重要となるケーブル管理アプリケーション。




物理的特性


物理的なPR オペラティ es デット 病気
材料 ポリエステル
動作温度 -40℃~+125℃
融点 240(±10)℃
可燃性 DIN5510を参照、S-4SR-ST2-2グレードに適合
酸素指数 DIN EN ISO 4589 - 2 を参照、≥37%
低温耐性 -20℃、100時間のテスト操作後、外観に目に見える変化がないことを確認してください。 rance; スイッチング(またはハンドリング)操作時に、損傷や破損があってはなりません。
耐熱性 80℃、2、190Hのテスト操作後、外観に目に見える損傷がないことを確認してください。150℃、24Hのテスト操作後、損傷や破損がないことを確認してください。
耐摩耗性 GMW14327/(ISO722 - 1)を参照、≥1482回
重複 0.5

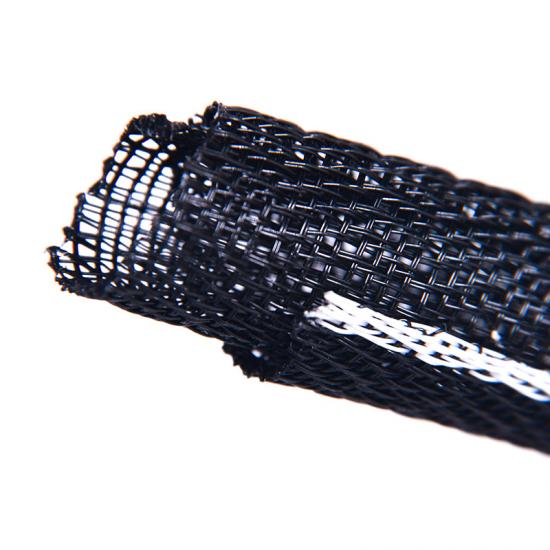

標準色 黒地に白い識別線
切削工具 ホットナイフ


何が特別なのか 分割編組メッシュワイヤールーム


1.PETフィラメント製

2. 可燃性: VW-1、DIN5510、EN45545

3.非常に軽量

4. 幅広い温度範囲で柔軟性を維持

5. 簡単、コスト効率、労力効率に優れた設置

6.ガソリン、化学薬品、洗浄溶剤に耐性があります

7. 25%のオーバーラップで配線を完全にカバーする設計

8.耐切断性と耐摩耗性




仕様


部品番号
名目
直径
(ミリメートル)
推奨アプリケーション
範囲
厚さ
(ミリメートル)

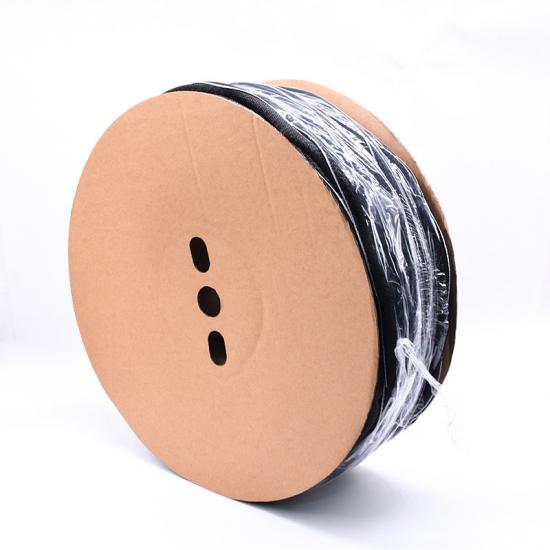

パッキング
長さ
(メートル/スプール)
最小Φ 最大Φ
STW-PES-005-BK 5 1 5 0.7±0.15 100
STW-PES- 008 -BK 8 6 8 0.7±0.15 100
STW-PES- 013 -BK 13 9 13 0.7±0.15 100
STW-PES- 016 -BK 16 13 16 0.7±0.15 50
STW-PES- 019 -BK 19 14 19 0.7±0.15 50
STW-PES- 025 -BK 25 20 25 0.7±0.15 25
STW-PES- 029 -BK 29 26 29 0.7±0.15 25
STW-PES- 032 -BK 32 30 32 0.7±0.15 25
STW-PES- 038 -BK 38 33 38 0.7±0.15 25
STW-PES- 050 -BK 50 39 50 0.7±0.15 25




応用

分割編組メッシュワイヤー織機 ワイヤーハーネスとホースに高い難燃性、熱分散性、耐久性のある保護が求められる鉄道や自動車産業でよく使用されています。
